TOOL-D Baugröße L

TOOL-D Baugröße L

Umsetzungsbeispiel

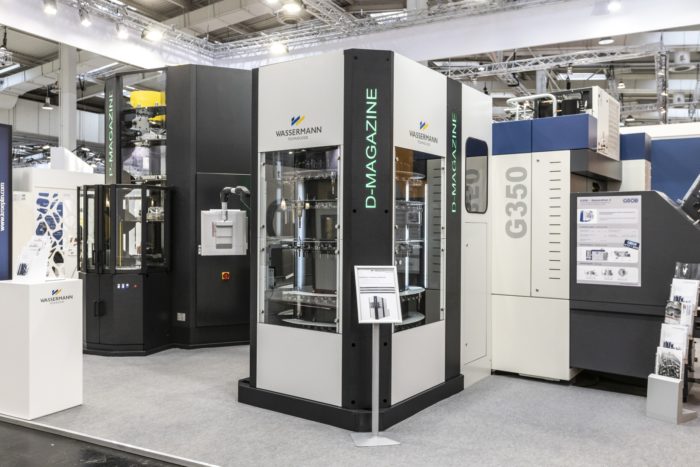

Maschine: GROB G352, 2.Generation

Hersteller: GROB

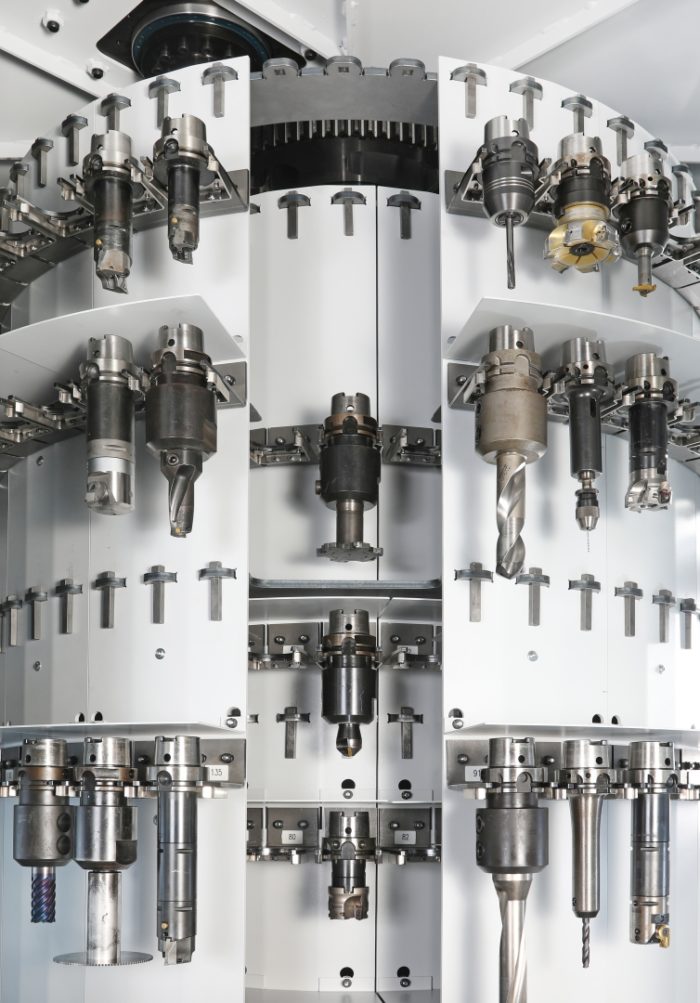

Verwendet wird das Werkzeugterminal als Zusatzmagazin zur Erweiterung des bereits bestehenden Maschinenmagazins. Die Baugröße L beinhaltet in Summe 3 ineinanderliegende Trommeln zum speichern der Werkzeuge.

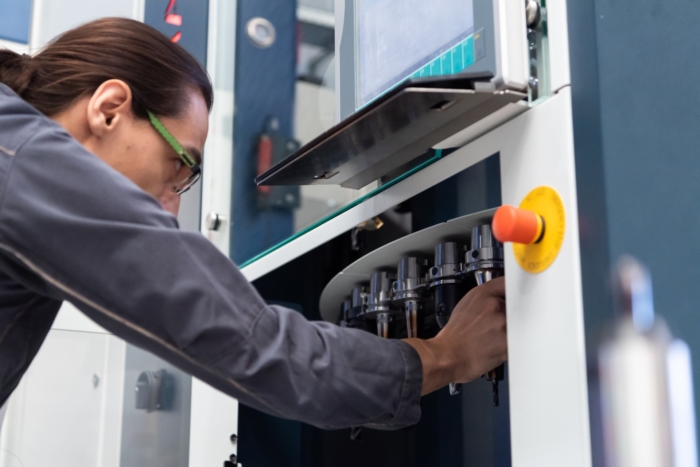

Die verbaute MULTI-TOOL-Funktion erlaub schnelles und hauptzeitparalelles Beladen von bis zu 44 Werkzeugen gleichzeitig.
Die Übertragung der Werkzeugdaten erfolgt automatisiert via BALLUFF RFID, 3 Trommeln für maximale Kapazität auf kleinstem Raum.

Vorteile

  • platzsparend – Hohe Werkzeugdichte, z. B. 552 Werkzeuge auf nur 3,5 m²
  • generalistisch -für alle gängigen Werkzeugaufnahmen
  • offen– Speicher mit Schnittstellen zu Toolmanagement, Werkzeugvoreinstellung und Produktion
  • produktiv – Stillstandszeiten durch Schwesterwerkzeuge reduzieren
  • bedarfsgerecht – drei Basisarchitekturen für flexible Konfigurationen

Technische Informationen

Technische Daten

Speicherarchitektur

Kompakter Rundspeicher

Werkzeuggewichte

15 kg

Werkzeugaufnahme

HSK-A63

Max. Werkzeuglänge

400 mm

Max. Werkzeugdurchmesser

150 mm

Anzahl Werkzeuge

560 St.

Rüstplätze

bis 7

Abmaße – Tiefe

1650 mm

Abmaße – Breite

2200 mm

Abmaße – Höhe

3000 mm

Werkzeugebenen

17

Hersteller der Werkzeugmaschine

GROB

Maschinenbezeichnung

G352

Ihr Weg
zum unverbindlichen Angebot

  1. Produkt nach belieben Konfigurieren
  2. Weitere Anforderungen im Textfeld vermerken
  3. Anfrage Absenden

Wir melden uns falls wir Rückfragen haben!

Nicht die richtigen Parameter?
Jetzt individuell konfigurieren!


0 kg 35 kg

0 mm 500 mm

0 mm 280 mm

0 St. 1000 St.

0 mm 3400 mm

0 mm 4942 mm

0 mm 4630 mm
Optionen:
i
Automatische Übertragung der Werkzeugdaten via RFID
i
Für schnelles und haupzeitparalelles Beladen von bis zu 44 Werkzeugen gleichzeitig

Basisdaten zur Werkzeugmaschine übermitteln

Clevere Optionen für Ihr Terminal TOOL-D

Multi Tool Funktion

Patentiertes Trommeldesign

Flexible Werkzeugeinteilung

Werkzeugverwaltung
