Werkzeugwechselsysteme
Exakt abgestimmte Systeme aus Magazin und Wechsler

Schnelle Werkzeugwechselzeiten und simultane Versorgung von zwei Spindeln

Willkommen im Extremen. Unsere Wechselsysteme für Bearbeitungszentren sind auf Bestwerte getrimmt. Profitieren Sie von hohen Packungsdichten in kleinen Bauräumen, reduzieren Sie durch superschnelle Werkzeugwechsel unproduktive Zeitfenster und lassen Sie zwei Spindeln simultan mit Werkzeugen bestücken. Speichern Sie bis zu 180 Werkzeuge in der Maschine, damit auch komplexe und lange Produktionsläufe problemlos gelingen – mit jeder gängigen Werkzeugaufnahme. Treiben Sie die Produktivität Ihrer Maschinen auf die Spitze.

Das bestmögliche Wechselsystem wird insbesondere dann realisierbar, wenn wir von Beginn an mit Ihnen als OEM zusammenarbeiten können. Dann lassen sich sogar hochkomplexe Systeme in Ihre Maschine einfügen. Zum Beispiel haben wir eine Index R300 mit zwei Magazinen, zwei Wechselsysteme für elf Achsen ausgestattet. Geprüft, vormontiert, startklar. Das Werkzeugwechselsystem erzielt für beide Spindeln eine Span-zu-Span-Zeit von nur sechs Sekunden und versorgt sieben Plätze bei hauptzeitparalleler Beladung. Starten Sie mit uns ins Extreme.

Ideal für Karusselldrehmaschinen und große Werkzeuge

Große Maschinen arbeiten mit großen und schweren Werkzeugen. Wir haben die passenden Wechselsysteme, die Werkzeuge mit bis zu 50 kg Gewicht und 1200 mm Länge sicher und präzise bewegen und platzieren. Halten Sie bis zu 180 Werkzeuge mit gängigen Werkzeugaufnahmen sowie Sonderaufnahmen in Ihren Maschinen einsatzbereit.

Diese Wechselsysteme überbrücken nicht nur lange Fahrwege zwischen Magazin und Spindel zuverlässig.

Sie beherrschen auf Wunsch auch Funktionen wie Fräskopfwechsel, den Wechsel in vertikale und horizontale Spindeln und können mit zwei unterschiedlichen Werkzeugaufnahmen arbeiten. Die Magazine dieser Wechselsysteme bieten Platz für bis zu 180 Werkzeuge.

Alle gängigen Werkzeugaufnahmen sind möglich, ebenso Sonderaufnahmen.

Für Ihre Maschine entwickelt und gebaut – Automatisierung für Spezialanwendungen

Profitieren Sie von erprobten Technologien auch abseits der typischen Fertigungstechnologien wie Drehen oder Fräsen. Die Einsatzmöglichkeiten der Werkzeugwechselsystem von WASSERMANN gehen weit über diese Bereiche hinaus. Wenn Sie Werkzeuge für Schleifen, Erodieren, Bohren, Tieflochbohren, für die Endbearbeitung oder andere Anwendungen automatisieren wollen, werden Sie bei WASSERMANN die Lösung finden. Bis zu 180 Werkzeuge mit beliebiger Aufnahme können Sie in den Magazinen ablegen und für die schnellen Werkzeugwechsler von WASSERMANN bereithalten.

Wenn die Anforderungen an Ihre einbaufertige Automatisierung weit weg vom Alltäglichen liegen, machen wir mit unseren Sonderlösungen nahezu alles möglich.

Wir haben Lösungen entwickelt für Maschinen, in denen die Werkzeuge igelförmig vom Magazin abstehen. Wir haben Systeme gebaut, die extrem klein und leicht sind. Wir haben vieles zum ersten Mal und nur wenig zweimal gemacht. Hier ein paar Beispiele, die wir bereits realisiert haben.

• Schleifmaschine: 20 x HSK-100 Aufnahme, 50 kg Schleifscheiben mit Durchmesser bis 400 mm
• Maschine zur stirnseitigen Bearbeitung von Wellen: 12 x HSK-25 Aufnahme für Werkzeuge mit 3 kg Gewicht und 65 mm Durchmesser
• Schleifmaschinen:  5fach Magazin mit Werkzeugwechsler zur Maschinenbestückung und gleichzeitiger Ansteuerung der Beladetüre

Unterstützen Sie die Prozesssicherheit und Verfügbarkeit Ihrer Maschinen.

Wenn Sie mit WASSERMANN zusammenarbeiten, bekommen Sie ein robustes und langlebiges Werkzeugwechselsystem. Mehr als 1.000 unserer Werkzeugwechselsysteme sind weltweit im Einsatz und bewähren sich täglich.

Nach Lieferung können Sie Ihr Werkzeugwechselsystem sofort nutzen.

Alle Systeme sind komplett eingestellt, geprüft und auf unseren Testständen für simulierten Praxisbetrieb ausgiebig getestet.

Wenn Sie eine technische Lösung suchen, die hohe Wechselgeschwindigkeit, überragende Wiederholgenauigkeit, lange Lebensdauer und geringen Wartungsaufwand vereint, sollten Sie sich für ein Wechselsystem mit kurvengesteuertem Werkzeugwechsler entscheiden.

Der konstruktive Aufwand ist zwar höher als bei einer servomotorischen oder pneumatischen Lösung. Doch diese spezifische Kombination von Qualitätsmerkmalen bietet ausschließlich die Kurvensteuerung.

Je nach Leistungsprofil und Einsatzbereich einer Maschine, können Werkzeugwechsler mit Servomotoren oder Pneumatik der wirtschaftlichere Weg sein. Wir haben auch mit diesen Antriebsprinzipien viele passgenaue Lösungen entwickelt.

Nutzen Sie die technologische Vielfalt von WASSERMANN, um Ihre Maschine optimal vorzubereiten.

Zusätzlich zum Werkzeughandling finden Sie bei WASSERMANN auch für das Speichern von Werkzeugen eine Fülle an Möglichkeiten:

• Laschenkettenmagazine,
• Mäandermagazine,
• flache Tellermagazine

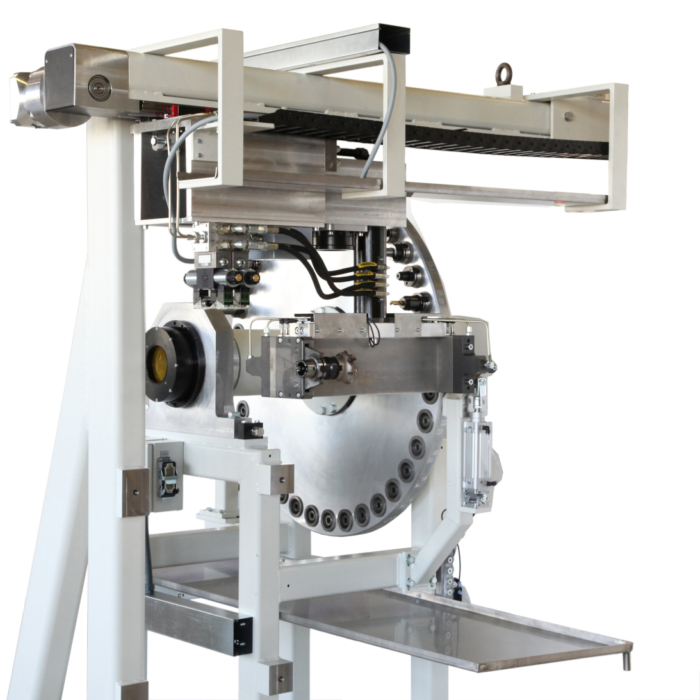

• und stehend verbaute Scheibenmagazine.

Jedes dieser Magazinkonzepte hat seine individuellen Stärken, um den Bauraum einer Maschine optimal auszunutzen.

Jedes Magazin statten wir, abhängig von Bewegungsprofil und -geschwindigkeit, individuell aus. Durch Werkzeugaufnahmen mit Köcher- oder Zangenausführung sowie Optionen wie Verriegelung können wir jedes Anforderungsprofil abdecken.
