Werkzeugspeicher und Beladesysteme – die TOOL-Terminals
Intelligentes Werkzeughandling direkt an der Maschine
Mit den TOOL-Terminals von WASSERMANN schalten Sie Ihre Werkzeuge in den Automatikmodus. Sie profitieren von einem durchdachten Aufbau, leistungsstarker Software und schneller, robuster Mechanik. Durch Automatisierung und hauptzeitparalleles Rüsten verkürzen Sie die Rüstzeiten. Und Sie beschleunigen mit der intelligenten Werkzeugzuordnung unserer Software die Werkzeugwechselprozesse.
Ihre Vorteile: Mehr Spindelstunden, mehr Durchsatz, mehr Umsatzpotenzial.
Konfigurieren nach dem Baukastenprinzip. Auf Basis Ihres gewünschten Kapazitätsrahmens wählen Sie die Bauform Ihres Werkzeugspeichers. Anschließend legen Sie Details fest wie genaue Kapazität, Aufnahmen, Werkzeuglänge und weitere Features.
Sie haben dem Laden von externen Inhalten nicht zugestimmt. Wir benutzen Calendly zur Bereitstellung unserer Terminbuchung, Ihre Daten werden an einen Server von Calendly (ggfls. in die USA) übertragen (weitere Informationen finden Sie hier).
Ihr Vorteile
Entwickeln Sie aus Ordnung Produktivität
Platzsparend – hohe Werkzeugdichte, z. B. 552 Werkzeuge auf nur 3,5 m²!
Generalistisch – für alle gängigen Werkzeugaufnahmen
Offen – Speicher mit Schnittstellen zu Toolmanagement, Werkzeugvoreinstellung und Produktion
Wirtschaftlich – kurze Amortisationszeit
Marktorientiert – komplexe Aufträge mit Bestandsmaschinen
Produktiv – Stillstandszeiten durch Schwesterwerkzeuge reduzieren
Attraktiv – moderne Fertigungsumgebung für Ihr Team
Bedarfsgerecht – drei Basisarchitekturen für flexible Konfigurationen
Die Rundregale mit dem kleinsten Footprint mit 3 bis 7 Ebenen
Es geht rund mit Ihren Werkzeugen. Das TOOL-S ist ein Rundregalspeicher mit 3 bis 7 Regalebenen. Packen Sie auf einem kleinen Footprint bis zu 350 Werkzeuge zusammen. Damit haben Sie ein Vielfaches der Kapazität parat, die maschinennahe Magazine im Allgemeinen bieten. TOOL-S kann an fast allen Maschinen betrieben werden, sodass jede Fertigung das automatisierte Werkzeughandling oder die Erweiterung der maschinennahen Magazine umsetzen kann.
Über das modulare Baukastensystem von TOOL-S können Sie Ihren automatisierten Werkzeugspeicher genau konfigurieren. Wir beraten Sie gerne persönlich.
TOOL-S
S wie shelf: Das kompakte Regalsystem für bis zu 350 Werkzeuge, das mit fast allen Maschinen kombinierbar ist.

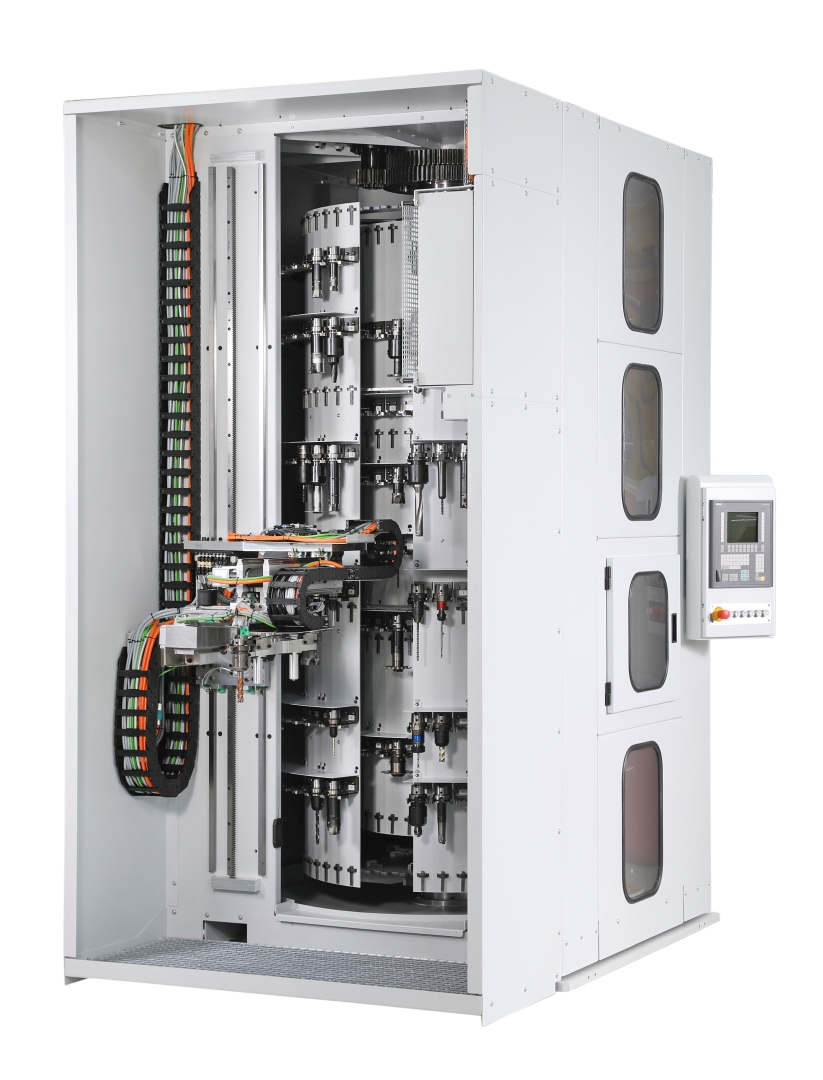

Das patentierte Trommelmagazin mit der höchsten Packungsdichte
Wir sind der Meinung, dass die Werkzeugverfügbarkeit an der Maschine nicht mehr länger die Fertigung ausbremsen darf. Also haben wir das Thema Packungsdichte so lange gedreht und gewendet bis wir ein neues Speicherkonzept hatten: TOOL-D, mit D wie „drum“. Es arbeitet mit bis zu drei ineinander drehenden Trommeln, von denen jede bis zu 6 Ebenen besitzen kann. So entsteht auf der kleinsten Aufstellfläche dieser Kapazitätsklasse Platz für bis zu 1000 Werkzeuge.
Bereits die Standardausführung nimmt bis zu 570 Werkezuge auf. Mit den Optionen des TOOL-Terminal-Baukastens passen Sie die Kapazität spielend leicht an Ihre Erfordernisse an.
Fragen Sie uns. Damit die Speicherplätze Ihrer Werkzeugmagazine nicht länger die Limits setzen.
TOOL-D
D wie drum: Das Raumwunder mit patentierter Mehrfachtrommel nimmt in der Standardausführung bis zu 552 Werkzeuge auf – auf Wunsch auch mehr.
Lassen Sie Ihre Speicherkapazitäten einfach sukzessive wachsen.
Ihre Fertigung soll sich in den kommenden Jahren entwickeln können. Zum Beispiel mit zusätzlichen Werkzeugmaschinen und diese sollen am besten mit mehr Werkzeugen arbeiten können als vom Hersteller vorgegeben. Mit TOOL-L haben Sie die wachstumsfähige Lösung, die linear zusätzliche Maschinen nach Bedarf integriert.
Begrenzt wird TOOL-L nur von der verfügbaren Aufstellfläche. Sie können mit einer Kapazität von 500 Werkzeugen starten und diese im Baukastenprinzip bedarfsgerecht fast unbegrenzt ausbauen. Je mehr Fläche Sie an der Maschine haben, desto besser – denn damit wächst automatisch die realisierbare Speicherkapazität.
Wenn Sie maximale Kapazität und viele Erweiterungsoptionen wollen, freuen wir uns über Ihre Anfrage zu Ihrem individuellen TOOL-L.
TOOL-L
L wie linear: Speicherplatz für weit über 500 Werkzeuge, die maximale Kapazität hängt primär von der verfügbaren Fläche ab.

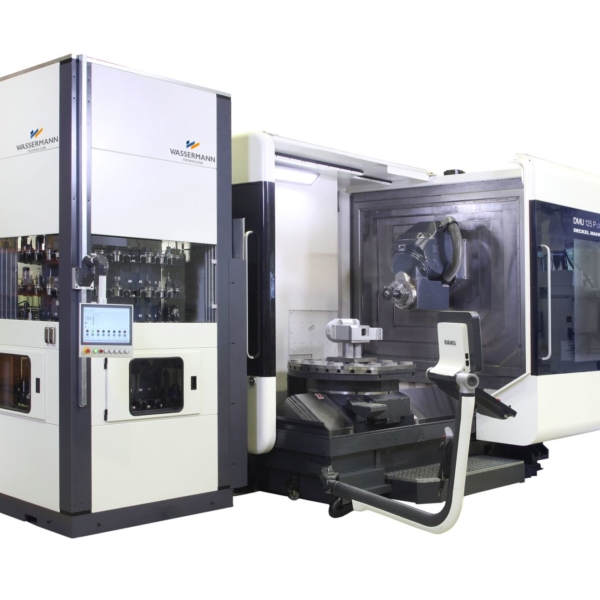

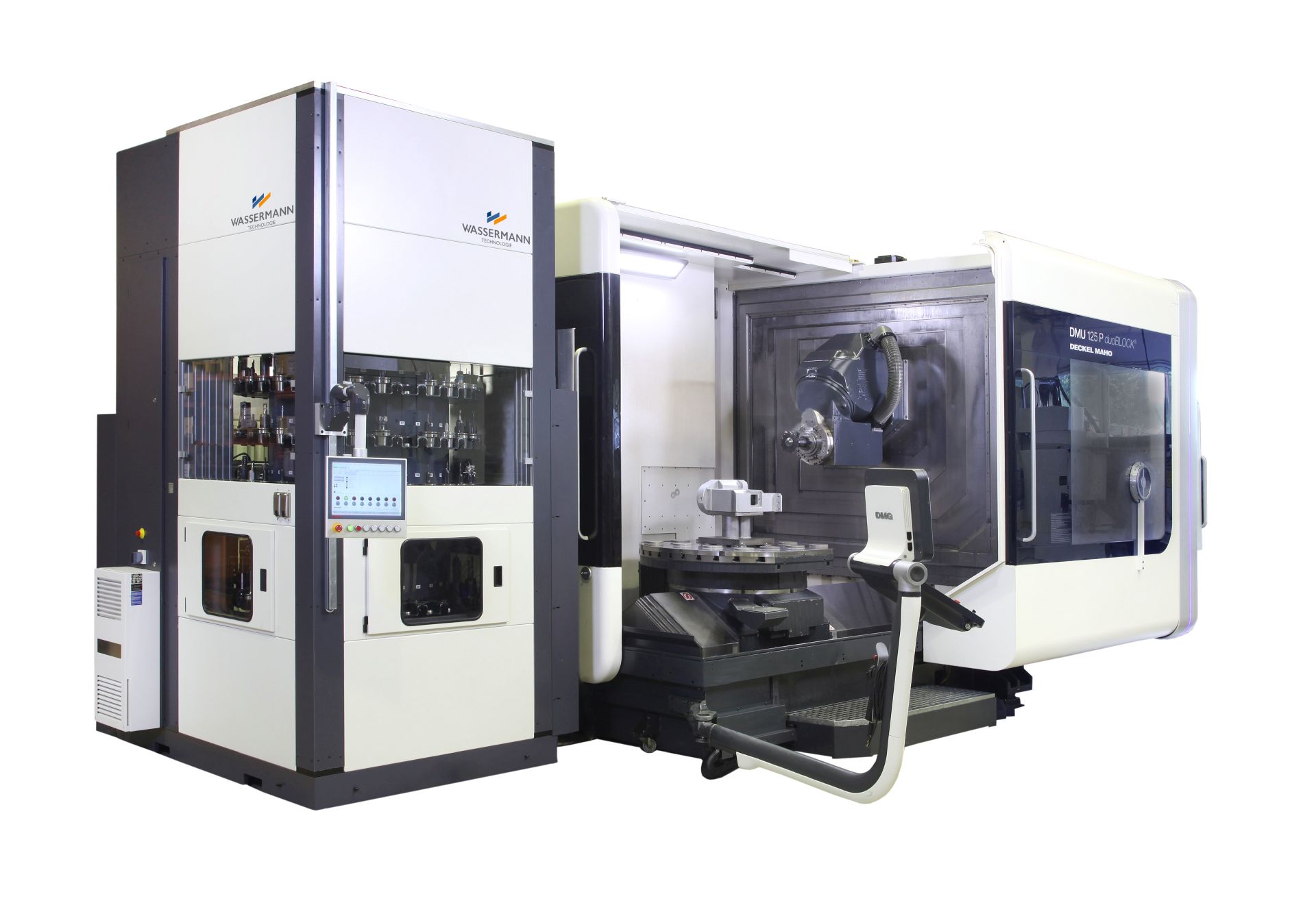

Als Zusatzmagazin an der Maschine tauscht das TERMINAL Werkzeuge mit dem internen Magazin der Maschine aus. Für die Steuerung des TERMINALs gibt es drei Optionen.
Ohne eigene Steuerung:
Die Maschinensteuerung übernimmt die Steuerung des TERMINALs.
Mit Ablaufsteuerung und IO-Linkschnittstelle:
Die Maschinensteuerung übernimmt die Werkzeugverwaltung.
Die Ablaufsteuerung des Terminals koordiniert das Handling im Terminal und die Übergabe von Werkzeugen an das Magazin der Maschine.
Mit Ablaufsteuerung, eigener Verwaltung und IO-Schnitttelle:
Ablaufsteuerung und Werkzeugverwaltung im TERMINAL übernimmt die TERMINAL-Steuerung.
Zusätzlich überträgt die Steuerung des TERMINALs über eine Schnittstelle Steuersignale und Werkzeugdaten an die Maschinensteuerung.
Integration von Daten aus der Werkzeugvoreinstellung ist ebenfalls möglich
Für Werkzeugmaschinen ohne Magazin kann das TERMINAL als Direktmagazin dienen.
Sie erweitern damit Ihre Fertigungsoptionen, indem Sie mit dem TERMINAL externe Speicherplätze anlegen und die Zuführung der Werkzeuge automatisieren. Die Werkzeuge gelangen direkt oder über ein Zwischenhandling an die Spindel.
Das TERMINAL wird dabei von der Maschine gesteuert.
Als Zentralmagazin versorgt ein einzelnes TERMINAL die Magazine mehrerer Fertigungszentren mit Werkzeugen und erweitert somit die Speicherkapazitäten der Maschinen.
Das TERMINAL ist ausgestattet mit Ablaufsteuerung, Werkzeugverwaltung und einer Schnittstelle zu den jeweiligen Maschinensteuerungen. Somit können Steuersignale und Werkzeugdaten schnell und fehlerfrei ausgetauscht werden. Optional sind auch RFID-Technologie und die Anbindung an ein Gerät zur Werkzeugvoreinstellung möglich.
Die Werkzeuge werden entweder vom Leitrechner oder von der Maschinensteuerung angefordert. Ein Handlingsystem übernimmt den prozesssicheren Werkzeugaustausch zwischen TERMINAL und dem Werkzeugmagazin der angebundenen Maschinen.

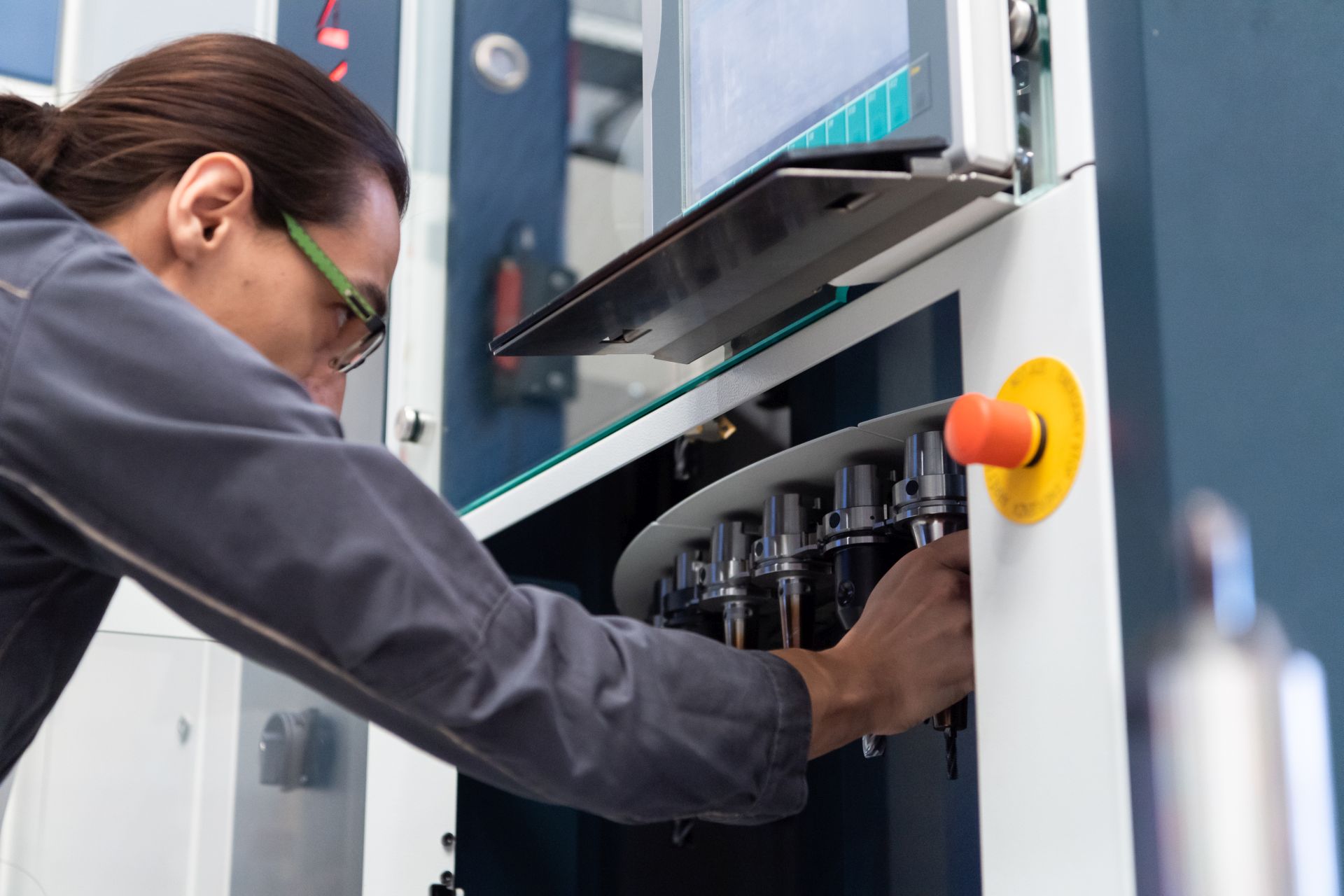

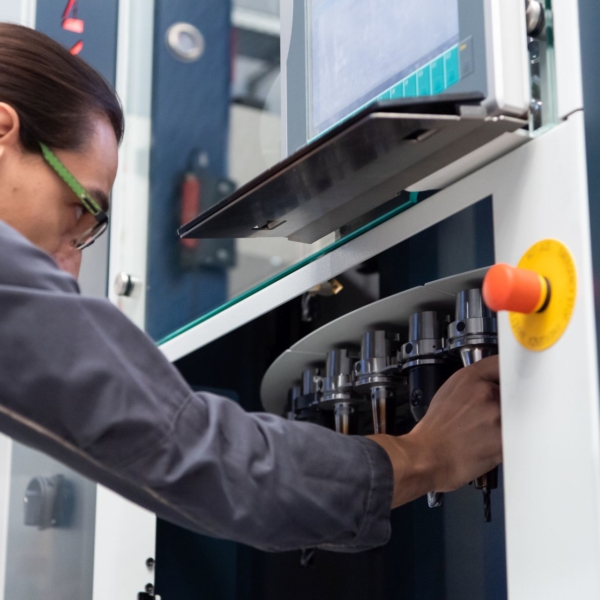

Als stand-alone-Speicher ist ein TERMINAL ein Werkzeugspeicher mit großer Kapazität bei kleinem Footprint.
Werkzeugdaten können optional per RFID fehlerfrei eingelesen werden und das TERMINAL sucht auf Basis der Daten den für das Werkzeug optimalen Lagerort. Die Anbindung an ein Toolmanagementsystem ist jederzeit möglich, ebenso der Datenaustausch mit einem Werkzeugvoreinstellgerät. Des Weiteren können Werkzeugdaten vom TERMINAL direkt an die CNC-Maschine digital übertragen werden.
Manuelle Eingaben, eine wesentliche Ursache für Ausschuss oder sogar Crashs, entfallen damit.
Sie haben dem Laden von externen Inhalten nicht zugestimmt. Wir benutzen Calendly zur Bereitstellung unserer Terminbuchung, Ihre Daten werden an einen Server von Calendly (ggfls. in die USA) übertragen (weitere Informationen finden Sie hier).
Kein passender Werkzeugspeicher dabei? Sonderlösung gesucht?
Sie haben dem Laden von externen Inhalten nicht zugestimmt. Wir benutzen Calendly zur Bereitstellung unserer Terminbuchung, Ihre Daten werden an einen Server von Calendly (ggfls. in die USA) übertragen (weitere Informationen finden Sie hier).
Automation von Werkzeugen.Verändert Ihre Marktposition nachhaltig.
Werkzeugverfügbarkeit ist ein Produktivitätsfaktor.
Reicht der interne Speicher einer Werkzeugmaschine nicht aus, um genug Schwesterwerkzeuge bereitzuhalten, müssen Sie einen Fertigungslauf stoppen. Zu kleine Werkzeugspeicher limitieren den Durchsatz und erschweren den Weg in die mannlose Fertigung.
Stellen Sie sich die Optionen Ihrer Fertigung vor, wenn Sie das Magazin einer Maschine mit einem zusätzlichen automatisierten Werkzeugspeicher um 200 bis 1000 Werkzeuge erweitern.
Mit einem TOOL-Terminal verschieben Sie technische Limitierungen und beseitigen Erfolgshindernisse.
Entwerfen Sie Ihr Wunschszenario. Wir liefern mit unseren TOOL-Terminals die passende Werkzeugautomation.
Wir haben die TOOL-Terminals bestens vorbereitet auf die anspruchsvollen Anforderungen, die unsere Kunden an eine Werkzeugautomation stellen.
Alle Terminals garantieren hohe Packungsdichten, denn Hallenfläche ist immer knapp. Das Bauhöhenraster lässt viel Spielraum, falls die Hallenhöhe ungewöhnlich sein sollte. Die Speicherplätze berücksichtigen die Vielfalt an Werkzeugen und unsere Übergabekonzepte sind auf die verschiedenen Ausführungen der maschinennahen Magazine vorbereitet.
Die Anzahl an Werkzeugmaschinen, die an ein TOOL-Terminal angebunden sein soll, darf sich im Lauf der Zeit ändern und bei den mechanischen, elektrischen und softwareseitigen Schnittstellen erwarten wir keine Überraschungen. Wir haben schon so viele Terminals angeschlossen – an Bestandsmaschinen und Neumaschinen.
Unsere TOOL-Terminals und Ihre Fertigung – das passt einfach.

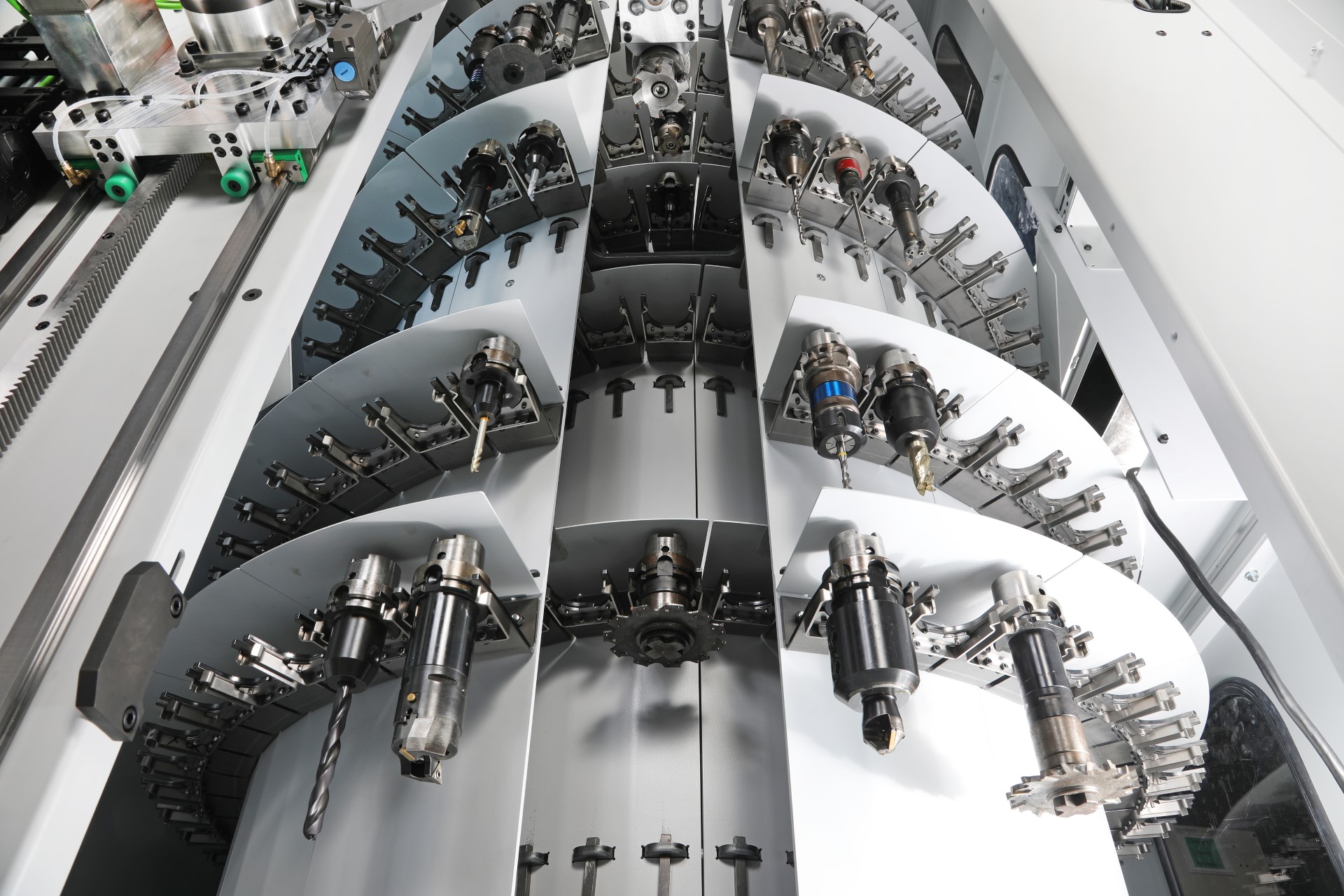

Um die Packungsdichte zu steigern, haben wir ein neues Speicherkonzept entwickelt und patentiert.
Über ein besonderes Trommelsystem können die TOOL-Terminals eine Packungsdichte an Werkzeugen erreichen, die andere Lösungen auf einem vergleichbaren Footprint nicht hinbekommen.
Dadurch sind extrem hohe Werkzeugdichten möglich! Z. B. 552 Werkzeuge auf nur 3,5 m²!
Die Werkzeugverwaltung der TOOL-Terminals lädt die Werkzeuge für den nächsten Aufträge in das interne Magazin der Maschine, noch während im Fertigungsraum die Spindeln rotieren. Dabei werden die freien Plätze im Magazin nicht beliebig besetzt, sondern unter Effizienzkriterien. Die Software berücksichtigt nämlich, welche Werkzeuge am häufigsten benötigt werden und lädt sie auf die Magazinplätze, die am nächsten zur Spindel liegen.
Sie müssen den Maschinenhersteller nicht behelligen, damit diese Software an die Maschinensteuerung andocken kann. Unsere Experten wissen, wie man Software und Steuerung in Dialog bringt.
In 12 Wochen vom Proof of Concept zum Erfolgsprinzip
2013 kam uns die Idee, eine neue Lösung für die Speicherung und Automatisierung von Werkzeugen zu entwickeln. 12 Wochen später stand der Proof of Concept in unserer Fertigung – entwickelt, produziert, montiert und in Betrieb genommen von WASSERMANN. Der Prototyp hat auch heute noch seinen festen Platz in unserer Produktion. Er versorgt unsere Zerspaner und die Werkzeugmaschinen jeden Tag auftragsspezifisch mit Werkzeugen.
Ein bisschen stolz sind wir schon
